一、金屬管浮子流量計概述
金屬管浮子流量計適用于測量液體、氣體。在測量管的設計上針對不同的管道條件、特殊流體的測量要求,配置了多種結構型式的測量管,如保溫夾套型、帶阻尼器型等。除了標準的可選外,還可以為用戶進行特殊設計,如高壓型、高溫型等,很大限度的滿足用戶的要求。
金屬管浮子流量計的設計制作還考慮了用戶工藝流向要求,有下進上出安裝型、上進下出安裝型、側進側出安裝型、底進側出安裝型、水平安裝型等安裝方式可選。

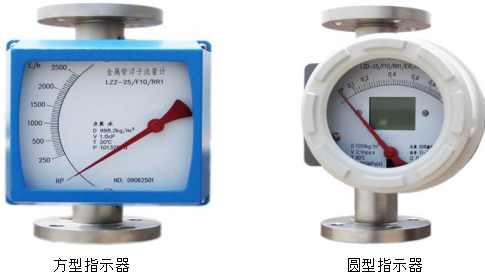

金屬管浮子流量計在指示器的設計上可以為各種應用場合提供可靠適用的功能組合。如現場指針指示,LCD 顯示瞬時和累積流量等,在指示器供電選擇方面有電池供電、24VDC 供電、220VAC 供電, 方便用戶現場情況進行選擇。LZ 型系列金屬管浮子流量計,以其結構簡單,使用壽命長、線性刻度、可用于測量液體和氣體等優點而得到廣泛應用,如石油、化工、發電廠、食品工業、制藥工業、水處理工業以及其它工業領域。
二、金屬管浮子流量計參數
1、測量范圍
水:2.5-150,000L/h
空氣:0.07-3000m3/h
2、量程比:10:1;5:1
3、精度等級:1.5;2.5
4、儀表口徑:DN15~DN150
5、法蘭連接:DN15-DN50/PN4.0;DN80-DN150/PN1.6
6、法蘭標準:GB/T9119-2000
7、保溫夾套管:Φ20
8、特殊類型:高壓型、螺紋型和其他特殊型
9、介質粘度:DN15≤5mPa.s;DN25~DN150≤250mPa.s
10、介質溫度
標準型:-80~200℃
防腐型(襯氟):0~85℃
高溫型:-80~300℃
11、環境溫度:-25~60℃
12、防護等級:IP65
13、電信號輸出
輸出信號:4~20mA(兩線制)
線性度:1%
溫度影響:0.5%/10℃
電氣接口:M20×1.5 標準型
供電電源:24V DC
電源消耗:≤3W
14、觸點容量3A/220V
15、防爆等級:ExibⅡCT5;ExdⅡBT5

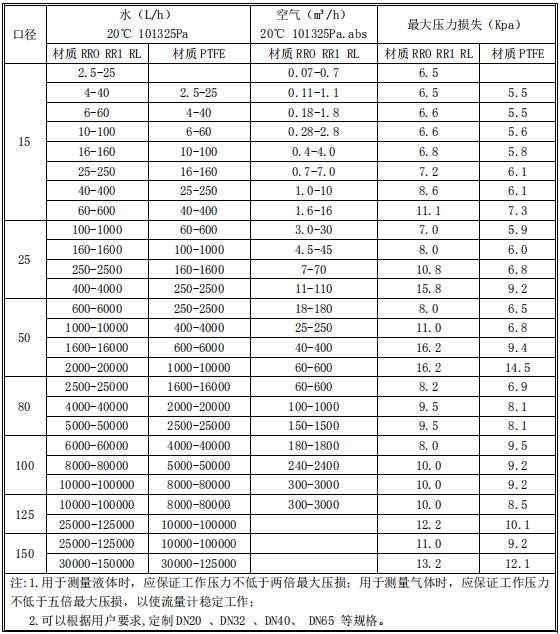

三、金屬管浮子流量計流量表
四、金屬管浮子流量計外形尺寸及安裝方式

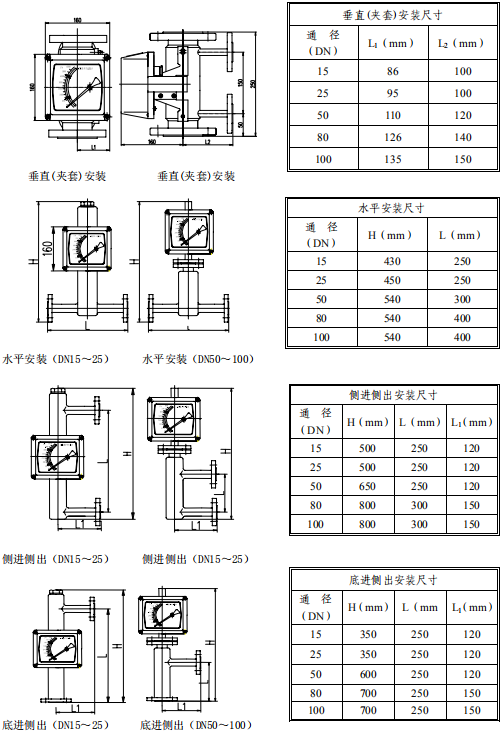

1、外形尺寸

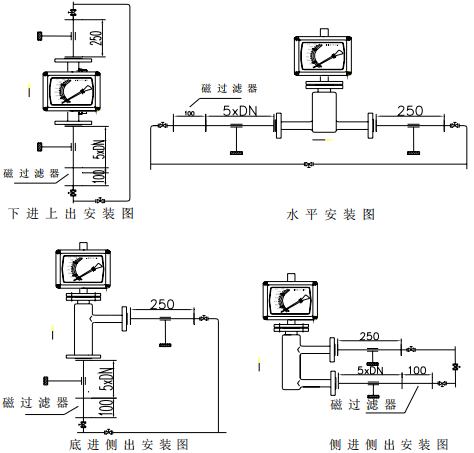

2、安裝方式

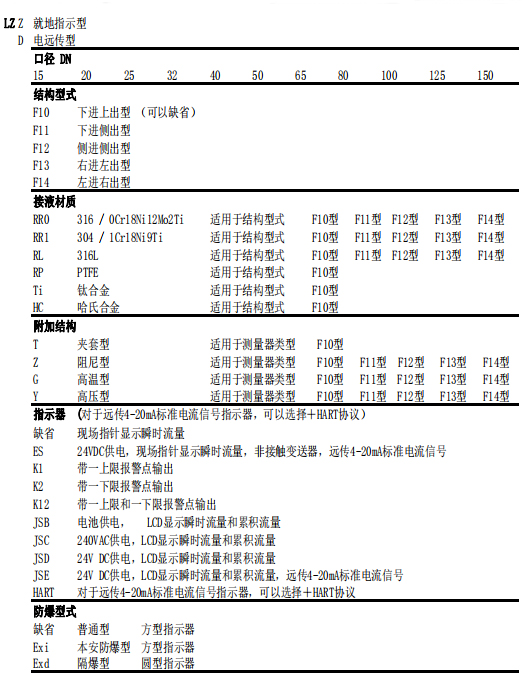

五、金屬管浮子流量計選型型譜
