一、差壓變送器工作原理
差壓變送器是介質壓力通過隔離膜片和硅油傳遞給位于δ室中心的測量膜片,測量膜片是一張緊的彈性元件,隨它兩邊的壓力差產生相應位移,測量膜片的位移與差壓成正比,很大位移0.1mm,由它兩側的電容板檢測,再用電子線路把測量膜片和電容極板之間的差動電容轉換為二線制(4~20)mA DC輸出信號。

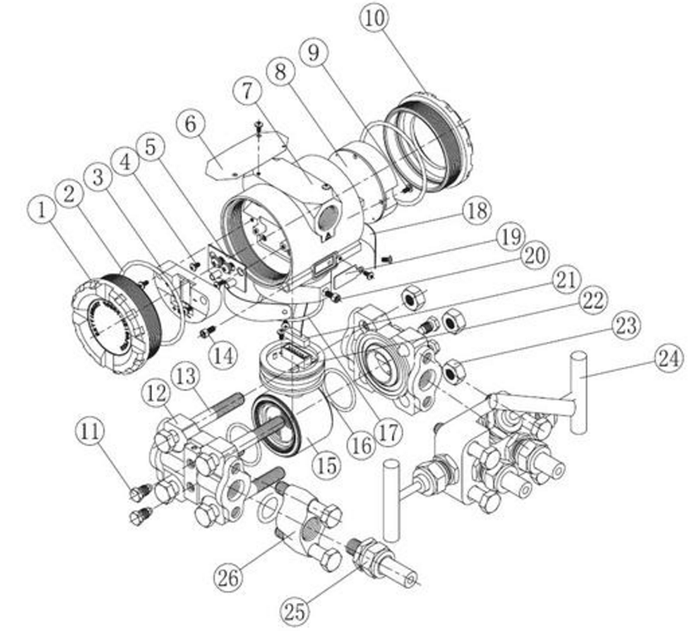

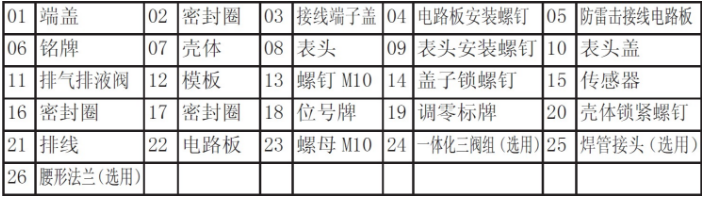

二、差壓變送器結構組成
三、差壓變送器特點
1、準確度高;
2、穩定性好;
3、二線制4-20mADC;
4、固體元件,接插式印刷線路板;
5、小型、重量輕、堅固抗震;
6、量程、低點外部連續可調;
7、正遷移可達500%;負遷移可達600%;
8、阻尼可調;
9、單向過載保護特性好;
10、無機械可動部件維修工作量少;
11、全系列統一結構,低部件互換性強;
12、接觸介質的膜片材料可選;
13、防爆結構,全天候使用;
14、智能HART現場總線協議;
四、差壓變送器性能參數
1、使用對象:液體、氣體和蒸汽;
2、測量范圍:0-0.06kPa至0-40MPa;
3、輸出信號:4-20mA DC;
4、12-45VDC,一般為24VDC;
5、負載特性:與供電電源有關,在某一電源電壓 時代負載能力(負載特性),負載阻抗 RL與電源電壓VS關系式為:RL≤(VS-12);
6、指示表:LCD液晶或者LFD數碼管顯示;
7、防 爆:隔爆型dIIBT4 b:本質 型 iaIICT6;
8、量程和低點:外部連續可調;
9、正負遷移:低點經過正遷移或負遷移后,量程、測量范圍的上限值和下限值,均不能超過測量范圍上限的**(智能型:量程比15:1) 很大正遷移量為很小調校量程的500%;很大負遷移量為很小調教量程的600%;
10、溫度范圍:放大器工作溫度范圍:-29~+93℃(LT型為-25~+70℃) 灌充硅油的測量元件:-40~+104℃ 法蘭式變送器灌充高溫硅油時:+15~+315℃,普通硅油:-40~+149℃;
11、靜 壓:1、4、10、25、32MPa;
12、溫 度:相對濕度為0~**RH;
13、容積變化量:<0.16cm3;
14、阻尼(階躍響應):充硅油時,一般在0.2s到1.67s之間連續可調;
五、差壓變送器技術參數
(不帶遷移,在標準工作條件下,充硅油,316不銹鋼隔離膜片)
1、準確度:±0.1%(智能型)、±0.25%、±0.5%;
2、死區:無(≤0.1%);
3、穩定性:六個月內不超過很大量程的基本誤差值;
4、振動影響:在任意軸上,振動頻率為200Hz;
5、電源影響:小于輸出量程的0.005%V;
6、負載影響:電源如果穩定,則負載沒有影響;
7、安裝位置影響:很大可產生0.24kPa 的低點誤差;
